優勢特點
優勢一，多種給料裝置選擇
鑫海礦業設計了鼓型給料器、聯合給料器、給料小車等三種給料裝置配置方式。
鼓式給料器：適合跟單螺旋分級機或旋流器配合使用，結構簡單，使用方便無需維護;
聯合給料器：適合跟雙螺旋分級機配套使用，保持高位進料，不倒流溢出，減輕勞動強度，避免污染，提高效益;
給料小車：適用32以上大型磨機，特殊設計的防吐料小錐有效地解決了物料的跑冒漏問題，連接法蘭與給料裝置，(料倉或給料機)連接。

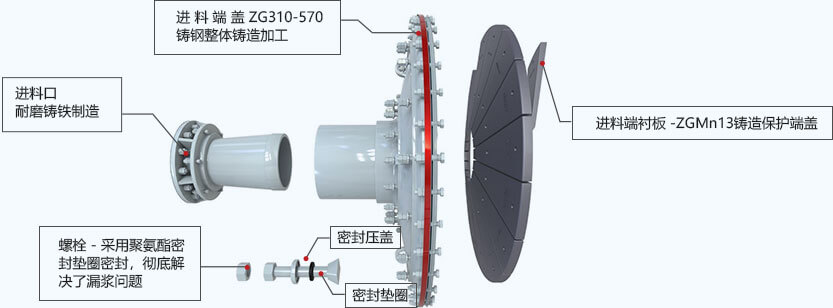

優勢二，進料部多種配置延長使用壽命
優勢三，筒體埋弧自動焊接內裝襯板保護筒體
筒體：厚鋼板焊接而成;埋弧自動焊接，質量好，外表美觀;兩端法蘭盤，與鑄鋼進(出)料端蓋聯接。
高錳鋼(ZGMn13)襯板：消失模鑄造而成，安裝速度快、精度高;
高鉻鑄鐵襯板：鉻的質量分數大于11%，鉻、碳含量的比值超過4.5;
橡膠襯板：采用鋼膜，硫化而成——丁苯或天然橡膠，阿克隆磨耗0.14Cm3/1.6km。
優勢四：大小齒輪噴霧潤滑系統
優勢五：滾動軸承替代滑動軸承
摩擦力小，更節能
優勢六，多種出料選擇
格子型：格子型球磨機特有，起到強制排礦作用，適合于粗磨作業或一段磨礦作業;溢流型：溢流磨機出料部端蓋與襯板與進料端相同。
優勢七：帶慢速傳動系統裝置的傳動系統
為更換襯板或磨機檢修提供便利，磨機啟動前用慢速驅動盤車，使物料松散利于主機啟動。
優勢八：頻敏電阻柜、變頻柜控制
電力上通過電阻柜來降低啟動時對電網的沖擊；機械上通過液力耦合器或者氣動離合器來保護電機
優勢九：液壓頂起裝置
優勢十：配備整體機架

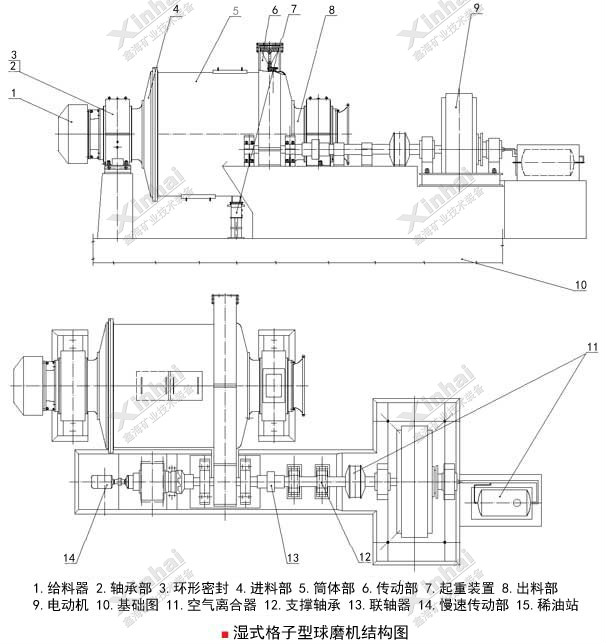

工作原理
鑫海濕式格子型球磨機的工作原理主要是通過傳動裝置使其緩慢轉動，物料從筒體給料端給入，在筒體內由于鋼球及礦石本身的拋落沖擊和自磨，物料得以粉碎。由于不斷給入物料，其壓力促使筒內物料由給料端向排料端移動。達到成品粒度的物料從筒體出料端排出。濕磨時，物料被水流帶出；干磨時，物料被氣流帶出。球磨機在出料端有排料格子，球磨機依靠格子板強制排礦，筒體內礦漿面低，減輕礦石過磨，并防止鋼球排出。
技術參數
| 型號 |
筒體直徑 (mm) |
筒體長度 (mm) |
電機 型號 |
電機功率 (kW) |
長 (mm) |
寬 (mm) |
高 (mm) |
有效容積 (m3) |
裝球量 |
重量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| MQG 0909 | 900 | 900 | Y225S-8 | 18.5 | 4750 | 2213 | 2050 | 0.45 | 0.96 | 4620 |
| MQG 0918 | 900 | 1800 | Y225M-8 | 22 | 5000 | 2280 | 2050 | 0.9 | 1.92 | 5340 |
| MQG 1212 | 1200 | 1200 | Y225M-8 | 22 | 5788 | 2994 | 2540 | 1.14 | 2.4 | 11438 |
| MQG 1224 | 1200 | 2400 | Y315S-8 | 55 | 6673 | 2994 | 2540 | 2.28 | 3.96 | 13200 |
| MQG 1515 | 1500 | 1500 | JR115-8 | 60 | 6094 | 3300 | 2766 | 2.5 | 5 | 13700 |
| MQG 1530 | 1500 | 3000 | JR125-8 | 95 | 7979 | 3300 | 2766 | 5 | 10 | 18690 |
| MQG 2122 | 2100 | 2200 | JR128-8 | 155 | 7750 | 4839 | 3794 | 6.6 | 15 | 45400 |
| MQG 2130 | 2100 | 3000 | JR137-8 | 210 | 8744 | 4394.7 | 3110 | 9 | 20 | 45790 |
| MQG 2430 | 2400 | 3000 | JR1410-8 | 280 | 9728 | 4956 | 4018 | 12.1 | 22.5 | 67000 |
| MQG 2721 | 2700 | 2100 | JR1410-8 | 280 | 9300 | 5500 | 4500 | 10.7 | 24 | 63000 |
| MQG 2727 | 2700 | 2700 | JR148-8 | 310 | 9900 | 5500 | 4500 | 13.8 | 29 | 68530 |
| MQG 2736 | 2700 | 3600 | TDMK400-32/2150 | 400 | 9765 | 5826.6 | 4674.5 | 18.4 | 41 | 98020 |
| MQG 3231 | 3200 | 3100 | TDMK630-36 | 630 | 12750 | 6750 | 5152.5 | 22.5 | 45 | 115103 |
| MQG 3236 | 3200 | 3600 | TDMK630-36 | 630 | 14300 | 6760 | 5200 | 24.8 | 58 | 119012 |
| MQG 3245 | 3200 | 4500 | TDMK800-36 | 800 | 13896 | 7200 | 5152.5 | 32.8 | 65 | 137589 |
| MQG 3639 | 3600 | 3900 | TDMK1000-36/3600 | 1000 | 15000 | 7200 | 6300 | 36.2 | 75 | 145000 |
| MQG 3645 | 3600 | 4500 | TDMK1250-40 | 1250 | 15200 | 7750 | 6300 | 41.8 | 90 | 159700 |
| MQG 3650 | 3600 | 5000 | TDMK1400-40 | 1400 | 17600 | 7750 | 6300 | 46.4 | 96 | 158000 |
| MQG 3660 | 3600 | 6000 | TDMK1600-40 | 1600 | 17000 | 8800 | 6500 | 55.7 | 120 | 189000 |
| MQG 4060 | 4000 | 6000 | TDMK1700-30 | 1700 | 17400 | 9500 | 7600 | 69.8 | 137 | 214000 |
| MQG 4560 | 4500 | 6000 | TDMK2300-30 | 2300 | 17800 | 10500 | 7600 | 87 | 158 | 294000 |
成功案例

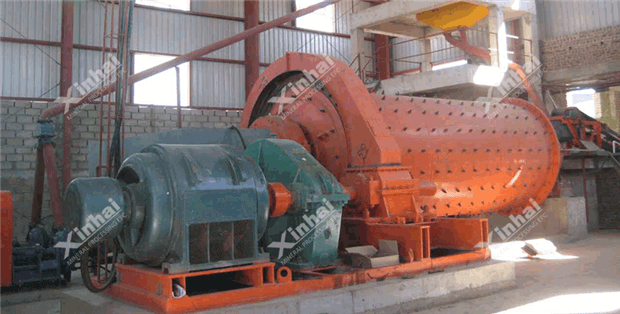

云南某鐵礦選廠，礦石硬度大，要求磨礦粒度小，為避免礦石過粉碎，在磨礦階段，選擇鑫海的濕式格子型球磨機。濕式格子型球磨機由鋼球和礦石本身沖擊和自磨，磨礦效率高，靜動壓軸承，筒體運轉平穩可靠，便于物料在筒體內的多磨，同時球磨機大小齒輪間的潤滑裝置，使得生產效率更高。礦漿液面低，排礦及時，減少能耗，達到理想效果。
