礦山設計

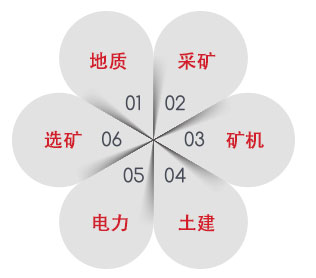

出具《可行性研究報告書》

在正式進入礦山設計工作之前，鑫海會根據實地考察的情況，進行可行性分析，評價項目在技術上、經濟上是否可行， 為建設項目的正確決策提供可靠依據。主要對地質、采礦、礦機、土建、電力、選礦這幾個方面進行資料收集和整理，最終將這些建議匯聚到《可行性研究報告》中，客戶可據此了解到大概的選廠規模、投資規模、選廠收益等關鍵問題。

在工作小組開展的所有工作中，對客戶礦山進行調查研究、收集資料、方案優化是重中之重，是確定選廠建設方案切實可行的重要依據。對于這幾部分重要內容，工作小組需要不同專業分工協作，具體包括：

1、地質專業

收集有資質的地勘部門提交的《地質普查設計》、《地質勘查(詳查)報告》或《儲量核實報告》及批復文件。

2、采礦專業

收集資料包括：(1)業主對礦山建設的意見、要求;(2)對新建礦山，搜集現有探礦工程布置圖件;對技改礦山，詳細搜集礦山現有開拓運輸系統資料;(3)詳細掌握礦區地形地貌及周邊環境狀況;(4)礦山前期設計階段的設計資料。 結合這些資料，采礦專家對礦山的采礦方法、采礦設備、通風系統等進行設計或優化，拿出采礦部分的可行方案。

3、礦機專業

收集礦山在提升、運輸、壓氣、排水、通風方面的資料，以此判斷礦山現有設備的現狀或新建礦山所需設備數量、規格等，對礦山設備的優化使用和采購拿出可行方案。

4、土建專業

收集資料包括：(1)勘查現場地貌狀況;(2)收集水文地質資料，關于礦山的《巖土工程勘查報告》;(3)了解當地建筑風格、結構形式及防水、保溫等建筑習慣做法;(4)調查當地建筑材料來源情況，包括運輸、價格等，主要有：砂石、磚砌塊、板材、鋼材、水泥等。根據這些資料，土建科在報告中為客戶闡述建筑物的結構形式，同時確立主體工程結構形式和主要建筑做法。

5、電力專業

對于新建礦山，電力專業需收集：(1)礦山周圍供電環境(2)礦區與供電電源之間地形、地貌;(3)可供電變電站的基本情況;(4)當地供電部門對用戶的要求，如：功率因數、供電方式、大型用電設備的啟動方式;(5)當地對防雷接地的要求;(6)對外通訊方式及當地的通訊狀況。對于改擴建礦山，需收集：(1)礦山供電現狀;(2)上級變電站概況;(3)現有保安電源設置情況;(4)現有通訊狀況。

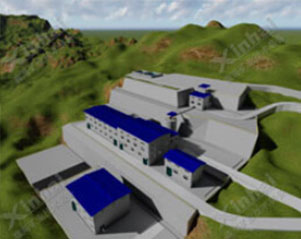

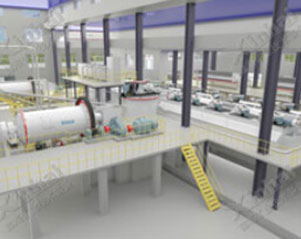

6、選礦專業

選礦專業對于新建項目需收集資料：《礦石可選性試驗報告》、選廠地形圖(1:500 1:1000 )、廠址周圍水、電、尾礦庫、環保要求情況、業主的建設標準、投資額度、業主建設意見等。對于擴建項目需收集：項目現有規模、礦石可選性實驗報告及生產工藝流程現狀、生產操作指標及材料消耗、現有設備型號和生產能力、現有選礦廠總平面布置圖及各車間設備配置圖、生產存在的問題。根據這些資料，對新建選廠或改擴建項目的選礦工藝流程拿出一個可行方案。

除以上專業，需收集資料的專業還包括：總圖運輸(地理、地形資料;社會經濟情況;氣象;洪水;工程地質及水文地質;交通情況;環保)、尾礦(尾礦資料、水文氣象)、給排水、暖通等。 通過以上各個專業的資料收集與可行性研究，最終為選廠建設確定一個可行性方案，同時將該方案撰寫為《可行性研究報告》，提交相關部門進行審查。 《可行性研究報告》對編寫單位的資質、能力、經驗、人員職稱有嚴格要求。它是環評單位、安全預評價等單位進行環評、安評等評價工作(有的項目還要進行水土保持、土地復墾等評價工作)的重要依據。 客戶通過《可行性研究報告》，能了解到大概的選廠規模、投資規模、選廠收益等關鍵問題。

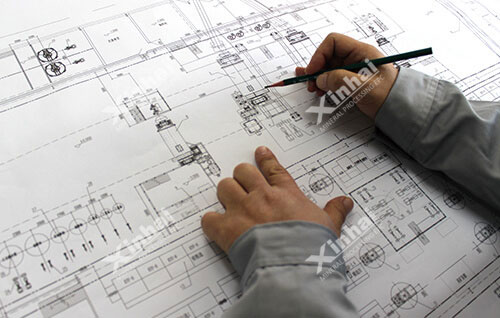

初步設計

初步設計中的安全專篇《可行性研究報告》通過審批之后，礦山設計院開始進行初步設計工作，拿出選廠建設的設計方案。設計方案主要涉及：選礦、總圖、電力、通訊、土建、環保、給排水、尾礦、安全與消防、投資估算、經濟效益等。對于改、擴、繼建企業，初步設計還會在內容里說明選廠的現狀、特點、存在主要問題以及主要建筑物和設備的利用情況。

鑫海礦山設計院有眾多選礦工程師，完全可以根據客戶要求，為客戶設計或投資少，或見效快，或易管理的不同類型選廠，同時設計費用低于國家標準。

初步設計完成后，設計院專家將所有內容匯總為詳細的《初步設計報告》，報礦山設計院主管部門審核。

施工圖

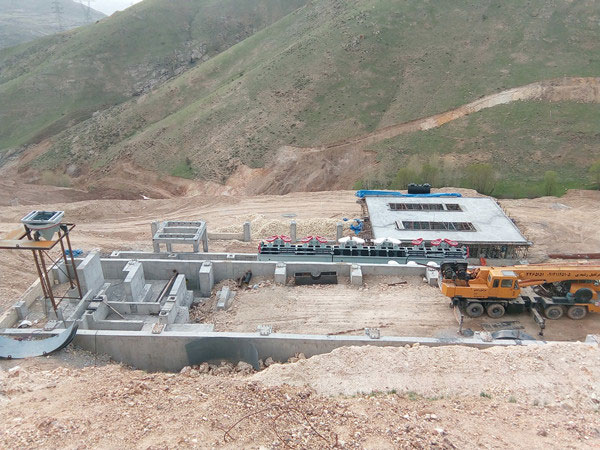

土建施工現場

設計院為某選廠所作部分施工圖初步設計審核通過后，開始根據設計方案制作施工圖。關于選廠的每個方面都要繪制大量施工圖紙，例如土建方面，一般情況下要繪制100張以上的施工圖。鑫海礦設院工程師眾多，經驗豐富，出圖速度快。施工圖完成后在施工現場對施工指揮人員進行"設計交底"，將施工圖中的注意事項、嚴格規范、重要內容等細節進行詳細交接。
